  2. Cirkulationspump Grundfos TPE 100-170/4, 5,5kW 93m³/h 15,04m 3x400V 50Hz

Cirkulationspump Grundfos TPE 100-170/4, 5,5kW 93m³/h 15,04m 3x400V 50Hz




Cirkulationspump Grundfos TPE 100-170/4,  5,5kW  93m³/h  15,04m 3x400V 50Hz

      • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
      • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
      • Pumpen är försedd med en obalanserad gummibälgstätning.
      • Axeltätningen uppfyller EN 12756.
      • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
      • Pumpen är försedd med en fläktkyld asynkronmotor.
      • Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
      • Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov
            *-Bilden på produkten kan avvika från aktuell produkt.


      Vätska
      Vätska Vatten
      Vätsketemperatur område 0 till 120°C
      Vätsketemp 20°C
      Densitet 998,2 kg/m³

      Teknisk data
      Hastighets

      1455 rpm
      Resulterande flöde 93 m³/h
       Resulterande lyfthöjd för pumpen 15,04 m
      Max. tryck 170 dm
      Faktisk pumphjulsdiameter 222 mm
      Kod för axeltätning. 1: Typ 2. Rot.
      tätningsdel 3: Stat. plats 4: Sek. tätning:      		 BAQE
      Kurvtolerans ISO9906:2012 3B
      Pumpversion A
      Modell A

      Material
      Pumphus  Gjutjärn EN-JL 1040
      ASTM A48-40B
      Pumphjul Gjutjärn
      EN-JL1030
      ASTM A48-30 B
      Materialkod A

      Installation
       Max. omgivningstemperatur 40°C
      Max. driftstryck 16 bar
      Flänsstandard DIN
      Anslutningskod F
      Röranslutning DN 100
      Trycksteg PN 16
      Inbyggnadslängd 550 mm
      Motorflänsstorlek FF265

      Elektriskdata
      Motortyp 132SB
      IE Efficiency class IE3
      Effektförbrukning  P2 5,5 kW
      Antal Poler 4
      Nätfrekvens 50 Hz
      Märkspänning

      3 x 380-480 V
      Nominell ström 11,0-9,00 A
      Cos phi - verkningsgrad 0,95-0,94
      Varvtal 240-1750 rpm
      Kapslingsklass (EC 34-5) IP55
      Efficiency IE3 89,6%
      Isolationsklass (EC 85) F
      Motorskydd INGEN
      Motornr 86906103

      Övriga
      Minsta effektivitetsindex, MEI ≥ 0,70
      Nettovikt 163 kg
      Bruttovikt 194 kg
      Leveransvolym 1,12 m3


       Prestanda kurvor

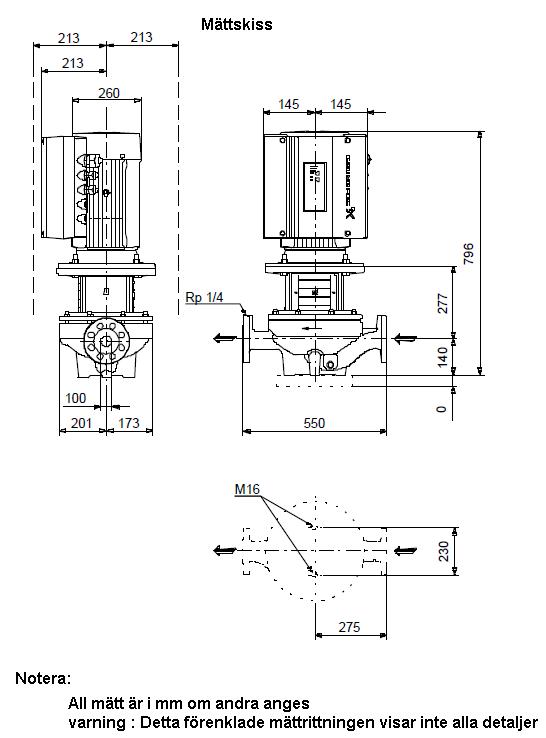

      » Ritning med mått beskrivning

      • Cirkulationspump Grundfos TPE 100-170/4, 5,5kW 93m³/h 15,04m 3x400V 50Hz
        Art. nr.
        GRU96110381
        Cirkulationspump Grundfos TPE 100-170/4, 5,5kW 93m³/h 15,04m 3x400V 50Hz
