  2. Cirkulationspump Grundfos TPE 100-310/2, 15kW 149m³/h 25,95m 3x400V 50Hz

Cirkulationspump Grundfos TPE 100-310/2, 15kW 149m³/h 25,95m 3x400V 50Hz




Cirkulationspump Grundfos TPE 100-310/2,  15kW  149m³/h  25,95m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld asynkronmotor.
    • Motorn har en frekvensomformare och en PI-styrenhet i motorns kopplingsbox.
    • Detta möjliggör kontinuerlig reglering av motorvarvtalet, vilket gör att man kan anpassa pumpens prestanda efter ett givet behov
          *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    2945 rpm
    Resulterande flöde 149 m³/h
     Resulterande lyfthöjd för pumpen 25,95 m
    Max. tryck 310 dm
    Faktisk pumphjulsdiameter 158 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 40°C
    Max. driftstryck 16 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 100
    Trycksteg PN 16
    Inbyggnadslängd 550 mm
    Motorflänsstorlek FF300

    Elektriskdata
    Motortyp 160MD
    IE Efficiency class IE3
    Effektförbrukning  P2 15 kW
    Antal Poler 2
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 380-480 V
    Nominell ström 30,0-26,0 A
    Cos phi - verkningsgrad 0,91-0,86
    Varvtal 480-3540 rpm
    Kapslingsklass (EC 34-5) IP55
    Efficiency IE3 91,9%
    Isolationsklass (EC 85) F
    Motorskydd INGEN
    Motornr 85901225

    Övriga
    Märka Grundfos Blueflux
    Minsta effektivitetsindex, MEI ≥ 0,70
    Nettovikt 225 kg
    Bruttovikt 256 kg
    Leveransvolym 1,12 m3

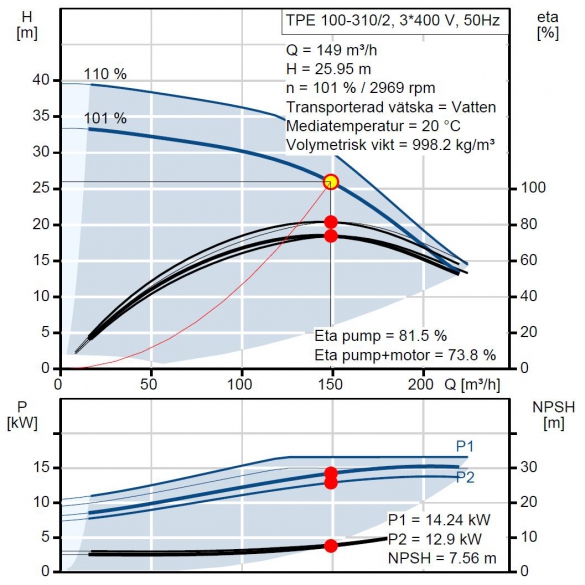

     Prestanda kurvor

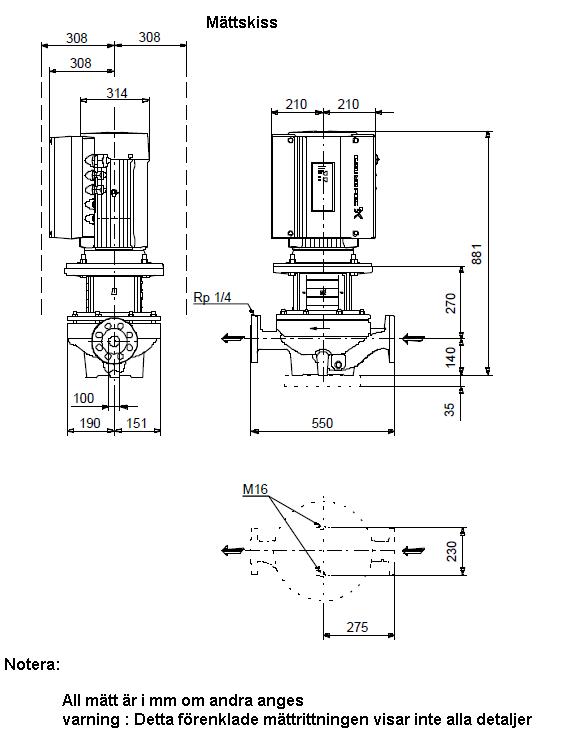

    » Ritning med mått beskrivning
