Dränkbara motorer Caprari E12S42

Dränkbara motorer Caprari E12S42

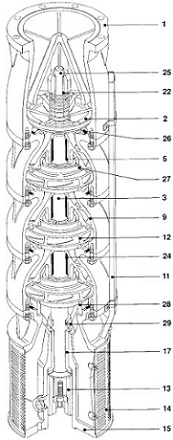

Pump konstruktion och material

Pos	Delar	Material
1	Valve hölje	Nodulärt gjutjärn
2	Koniska ventil	Gjutjärn/gummi
3	Pump skaft	Rostfritt stål
5(17)	Uthärda bush	Brons
9	Diffusor enhet	Gjutjärn
11	Kabeln vakt	Rostfritt stål
12	Impeller	Rostfritt stål
13	Koppling	Rostfritt stål
14	Sil	Rostfritt stål
15	Sugning hölje	Nodulärt gjutjärn
22	Uthärda bush	Stål/gummi
24	Uthärda Bussning	Stål/gummi
25	Ventil spindel	Rostfritt stål
26	Ventil ring	Brons
27(28)	Bära ring	Gjutjärn
29	Sand vakt	Brons

Motor konstruktion och material

Pos	Delar	Material
1	Skaft	Rostfritt stål
2	Sand guard	Brons
2	Sand guard (MAC10)	Gummi
3	Övre fäste	Gjutjärn
6	Rotorn	Stål för elektriskt ändamål
7	Statorn	Stål för elektriskt ändamål
8	Statorn Skal	Rostfritt stål
9	Slingrande	PVC-isolerade koppar
9	Linda (MAC12300÷M14)	PE2 + PA isolerade koppar
11	Nedre fäste	Gjutjärn
13	Mekanisk tätning	Kiselkarbid / kiselkarbid
14-15	Försedda med bush (MAC10, M14)	Brons
14-15	Uthärda bush (MAC12)	Grafit
16	Thrust-bärande (MAC10, M14)	Brons /Synthetic förening
16	Thrust-bärande (MAC12)	Rostfritt stål / Grafit
17	Thrust-bärande foten glida	Gjutjärn
17	Thrust-bärandefot slip (M14)	Nodulärt gjutjärn
18	Membran	Rostfritt stål
18	Membran (M14)	Gummi
19	Membranet täcker	EPDM gummi
20	Anslutande fläns	Gjutjärn
20	Ansluta flange(M14)	Gjutjärn
22	Axelhylsan	Nodulärt gjutjärn
23	Motor fäste	Förkromat stål
