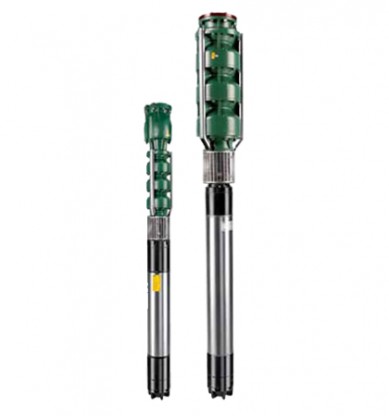

Dränkbara motorer Caprari E12S50

Dränkbara motorer Caprari E12S50

Pump konstruktion och material

NO	Delar	Material
1	Ventilhuset	Gjutjärn
2	Koniskt ventil	Gjutjärn
3	Pumpaxeln	Rostfritt stål
9	Diffusor enhet	Gjutjärn
11	Kabelskydd	Rostfritt stål
12	Pumphjul	Gjutjärn
13	koppling	Rostfritt stål
14	Sil	Rostfritt stål
15	Sug gjutning (NEMA)	Stål
15	Sug gjutning	Nodulärt gjutjärn
17	Lagerbussningen	Brons
22(24)	Uthärda Bussning	Stål/gummi
23	Bära ring	Stål/gummi
23	Bära ring(E12S58)	Stål

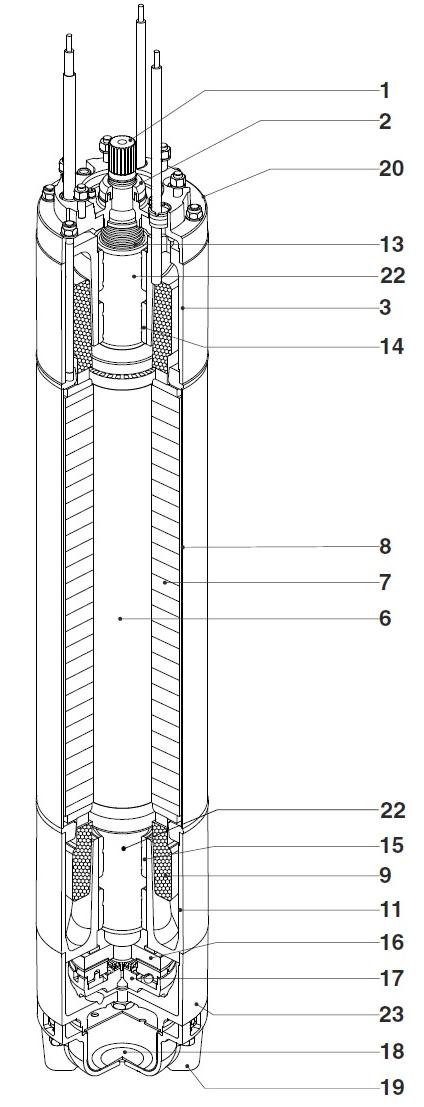

Motor konstruktion och material

Pos	Delar	Material
1	Skaft	Stål för elektriskt ändamål
2	Sand guard	Bronse
2	Övre fäste	Gummi
3	Rotor	Gjutjärn
6	Stator	Stål för elektriskt ändamål
7	Stator shell	Stål för elektriskt ändamål
8	Slingrande	Rostfritt stål
9	Linda (MAC12300÷M14)	PVC-isolerade koppar
9	Nedre fäste	PE2 + PA isolerade koppar
11	Mekanisk tätning	Gjutjärn
13	Försedda med bush (MAC10, M14)	Kiselkarbid / kiselkarbid
14-15	Uthärda bush (MAC12)	Bronse
14-15	Thrust-bärande (MAC10, M14)	Grafit
16	Thrust-bärande (MAC12)	Brons /Synthetic förening
16	Thrust-bärande foten glida	Rostfritt stål / Grafit
17	Thrust-bärande foten slip (M14)	Gjutjärn
17	Membran	Nodulärt gjutjärn
18	Membran (M14)	Gummi
18	Membran-M14	EPDM gummi
19	Membranet täcker	Gjutjärn
20	Anslutande fläns	Gjutjärn
20	Anslutande flänsM14	Nodulärt gjutjärn
22	Axelhylsan	Förkromat stål
23	Motor fäste	Gjutjärn
